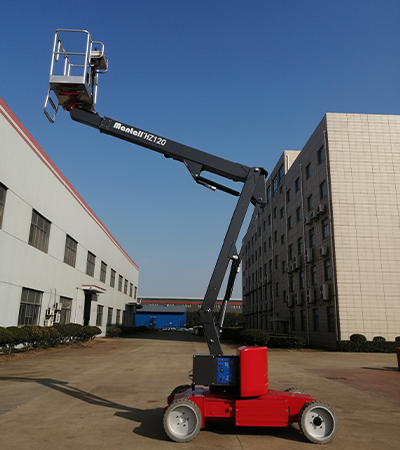

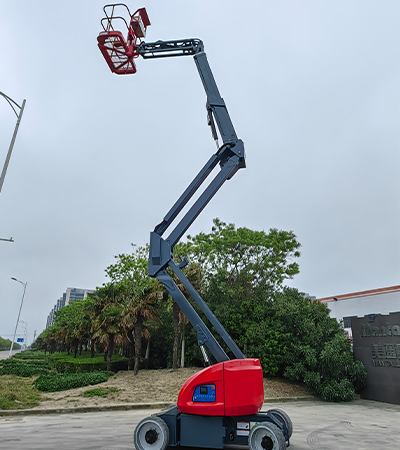

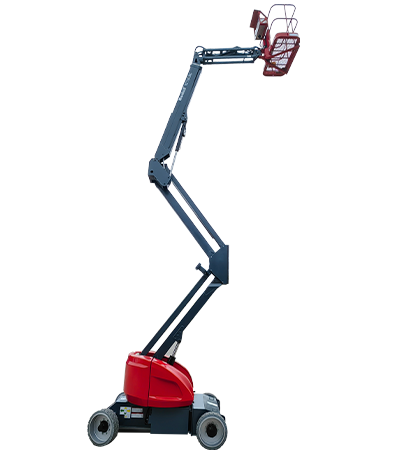

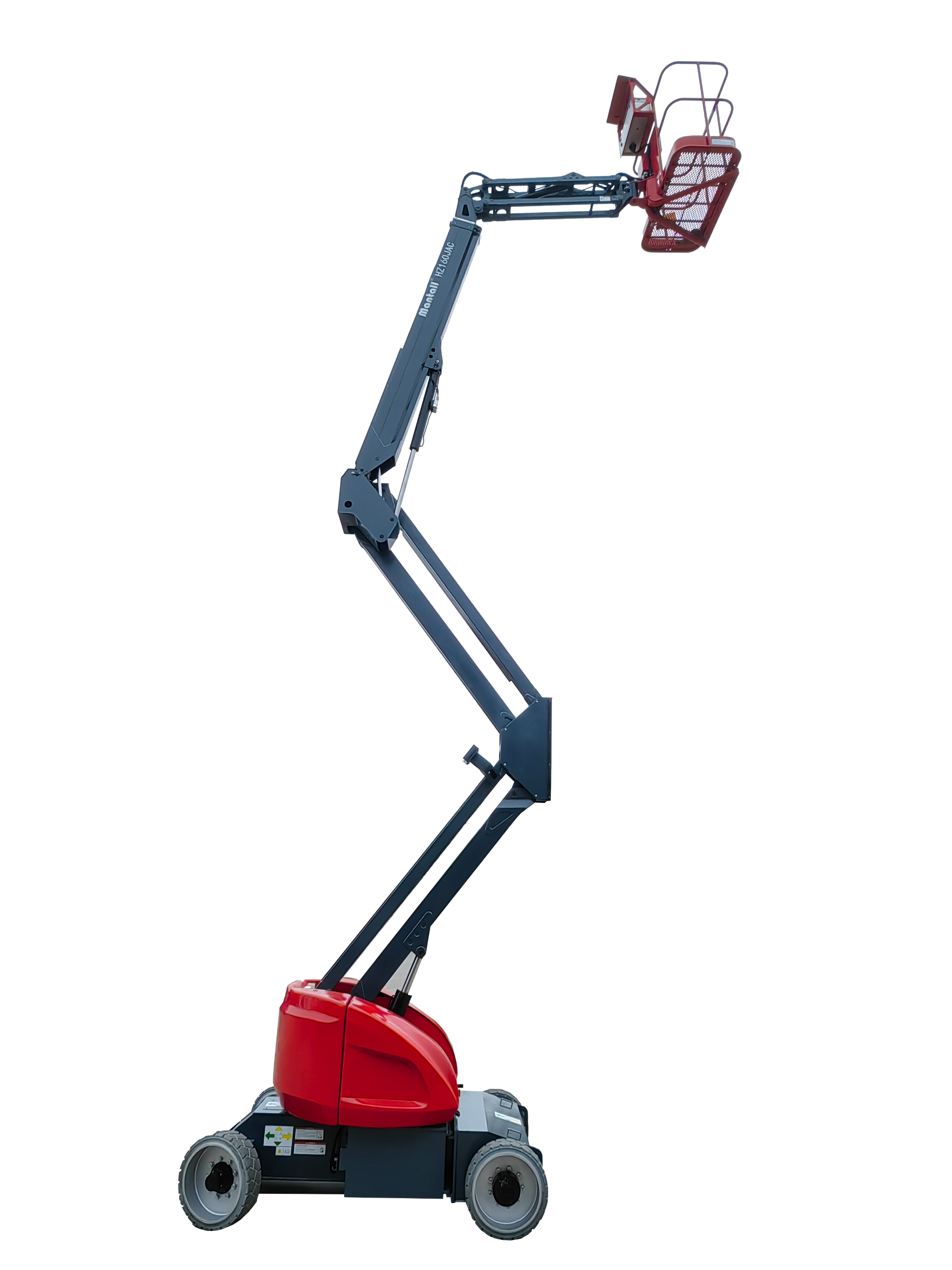

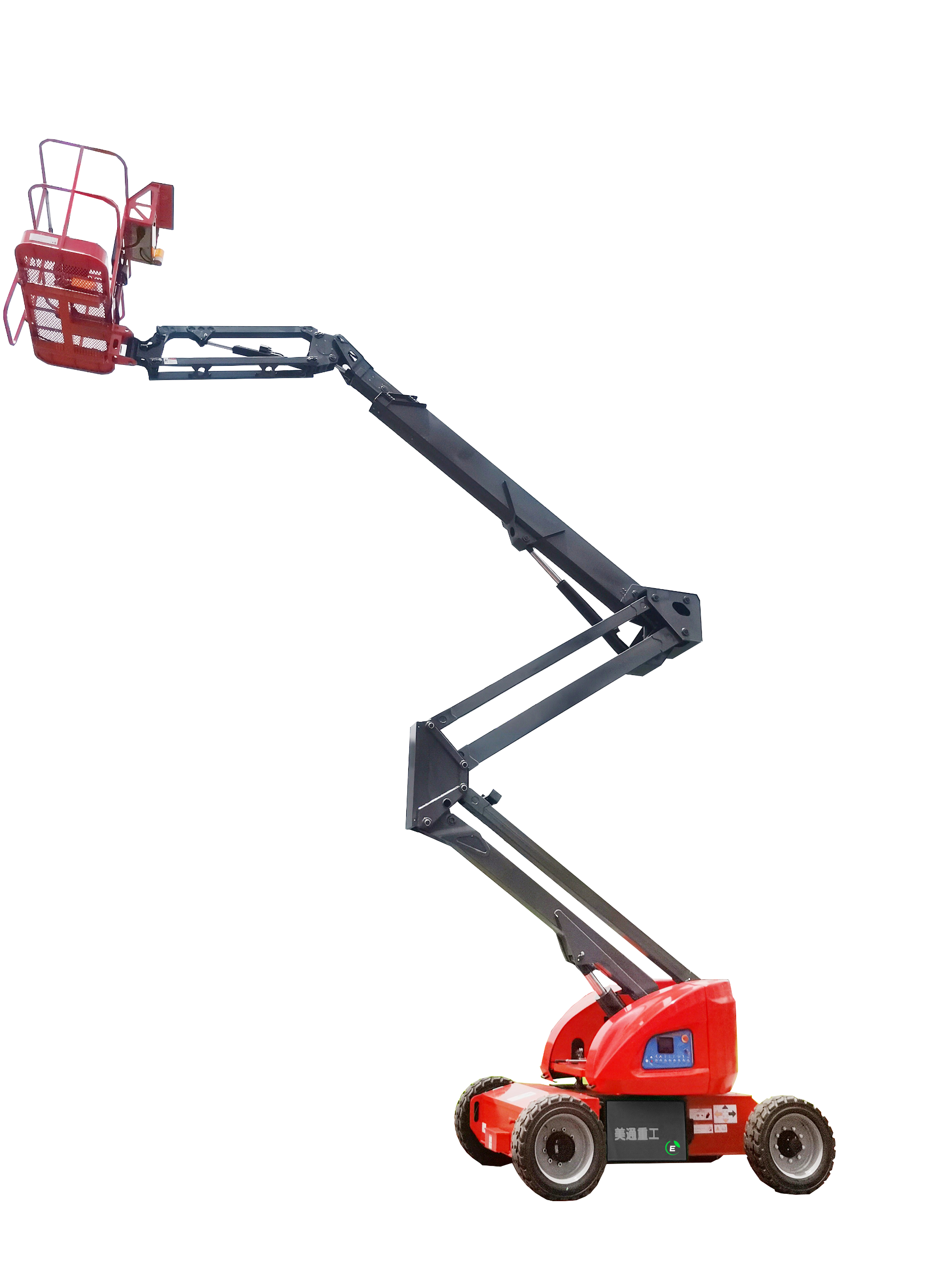

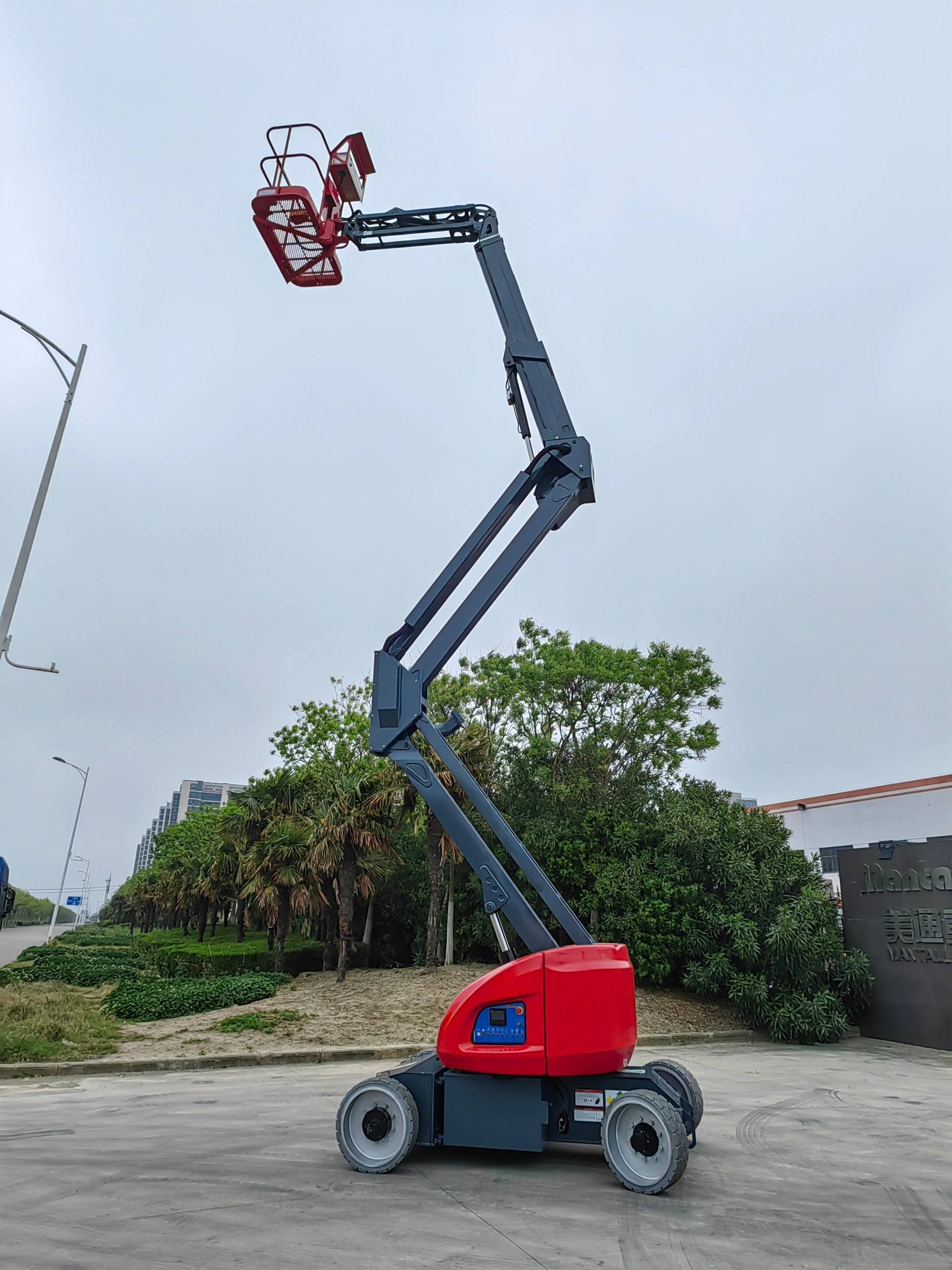

HZ120 / HZ140 / HZ140J
自行式曲臂型高空作业平台 HZ120 / HZ140 / HZ140J
美通 HZ120 / HZ140 HZ140J自行式曲臂型高空作业平台可适应高达14米的工作高度。自行式曲臂型高空作业平台具有多个关节,允许多向精确定位和提升操作,使工人能够进入难以到达的地方并避免障碍物。自行式曲臂型高空作业平台,360度旋转的转盘和工作平台,可上下左右摆动,辅助工人轻松作业。这些自行式曲臂型高空作业平台非常适合室内应用,可以保护地板,因为它们配备了超安静的非标记轮胎。它们采用全比例霍尔效应操纵杆和可以智能控制系统,使维护和升级更容易,同时允许操作员同时实现多个动作。
功能
自动调平工作平台
液压旋转工作平台
霍尔效应全比例控制
行驶确认
AC电源线接至工作平台
喇叭
计时器
倾斜报警
全时正牵引驱动
双速行驶马达
应急泵
CAN总线智能控制
超载限制(CE)
360°非连续的转台旋转
零摆尾
无痕实芯轮胎
工作平台旋转门
工作平台备用栏杆
空气管接至工作平台
航空防撞组件
工具托盘
警报套件
工具托盘
报警包
平台工作灯
极寒区域用液压油
极寒区域用管线组件
选配
规范
型号 | HZ120 | HZ140 / HZ140J | HZ160 / HZ160J |
最大工作高度 | 12米 | 14米 | 16米 |
最大平台高度 | 10米 | 12米 | 14米 |
最大水平延伸 | 6米 | 7.04/7.259米 | 8.22米/ 8.32米 |
最大跨越高度 | 4.2米 | 6.33米 | 6.92米/ 7.47米 |
最大载荷 | 200公斤 | 230公斤 | 230公斤 |
平台尺寸b * c * a | 1.16米×0.65米×1.1米 | 1.5米×0.76米×1.1米 | 1.5米×0.76米×1.1米 |
收回转态-高 D | 1.96米 | 2.00米 | 2.00米 |
收回转态-长E | 4.2米 | 5.36/6.17 | 5.88米/ 6.47米 |
宽度f | 1.5米 | 1.75米 | 1.75米 |
轴距g | 1.96米 | 2.00米 | 2.00米 |
离地间隙h | 0.18米 | 0.14米 | 0.14米 |
转台回转角度 | 360°非连续 | 360°非连续 | 360°非连续 |
转台甩尾 | 0 | 0 | 0 |
平台篮回转角度° | / | 180° | 180° |
小臂摆度° | / | 0/140°(仅hz140j) | 0/140°(仅hz160j) |
平台调平 | 液压调平 | 液压调平 | 液压水平 |
最大行走速度(储藏时) | 4.0公里/小时 | 3.7公里/小时 | 4.8公里/小时 |
最大行走速度(伸展时) | 1.0公里/小时 | 1.0公里/小时 | 1.0公里/小时 |
爬坡能力 | 25% | 30% | 30% |
最大倾斜角度 | 3° | 3° | 3° |
最大侧向力N | 400牛 | 400牛 | 400牛 |
最大允许风速 | 12.5米/秒 | 12.5米/秒 | 12.5米/秒 |
最小转弯半径 (内侧) | 1.9米 | 2.3米 | 1.1米 |
最小回转半径(外侧) | 4.2米 | 3.5米 | 3.50米 |
驱动轮数 | 2 | 2 | 2 |
驱动轮个数 | 2 | 2 | 2 |
控制方式 | 电液比例控制 | ||
系统电压 | DC24V | DC24V | DC24V |
液压油箱容量 | 32 l | 35 l | 35 l |
轮胎尺寸 | 22 * 7 * 16 | 600 * 190 | 600 * 190 |
动力源 | DC48V / 225AH | Dc48vV/ 320AH | Dc48V / 320AH |
整车质重 | 4.0吨 | 5.6吨/ 6.34吨 | 6.49吨/ 6.64吨 |

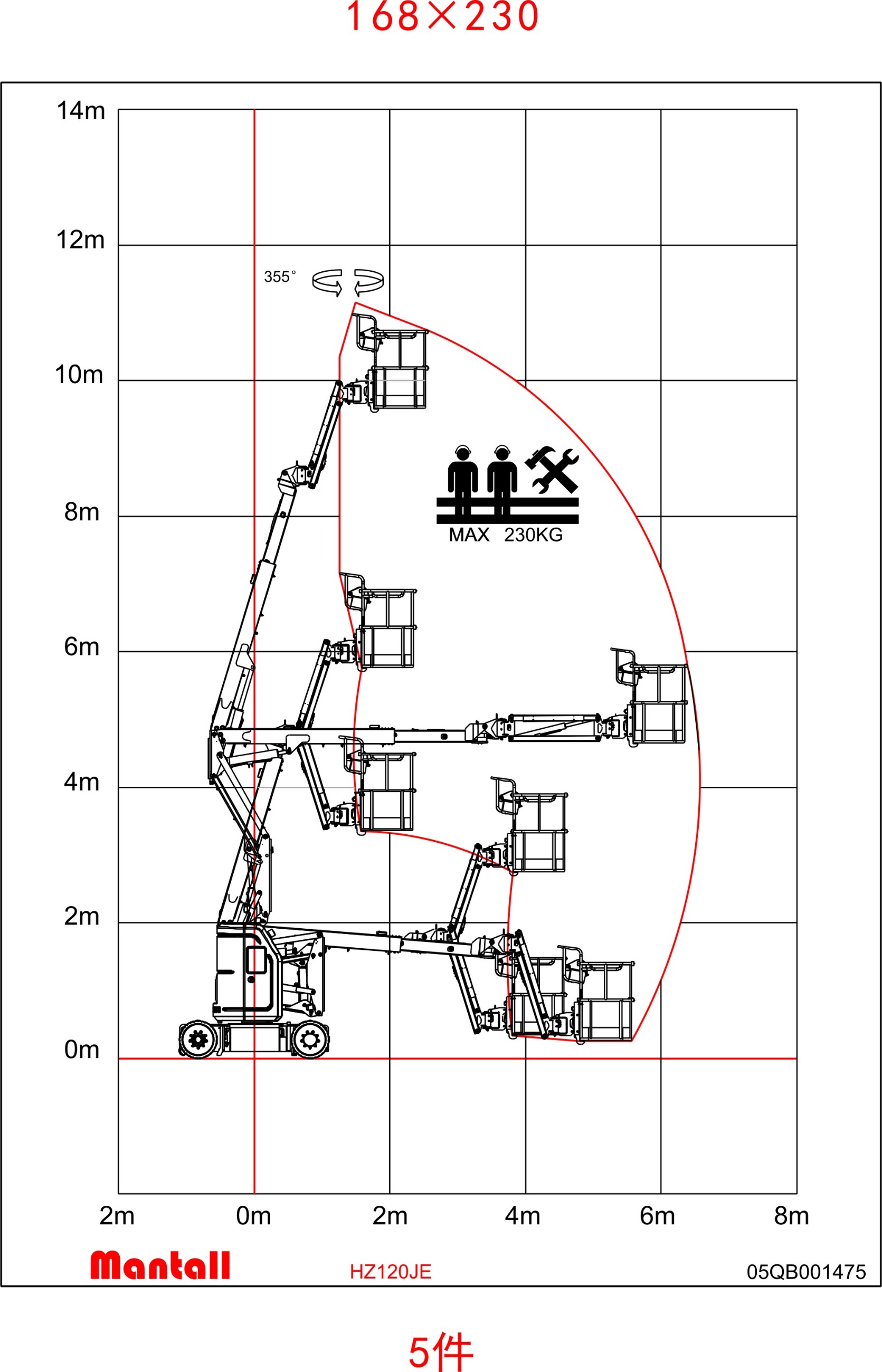

Working Heights
Working Heights
Working Heights
Stowed Dimensions
Stowed Dimensions
Stowed Dimensions
细节
