koreaXE-W /OR系列

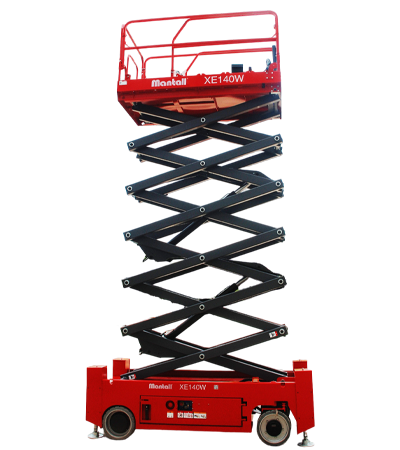

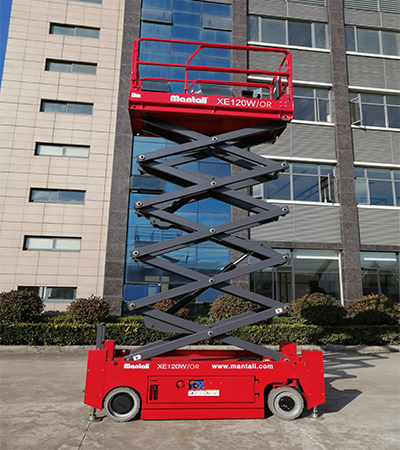

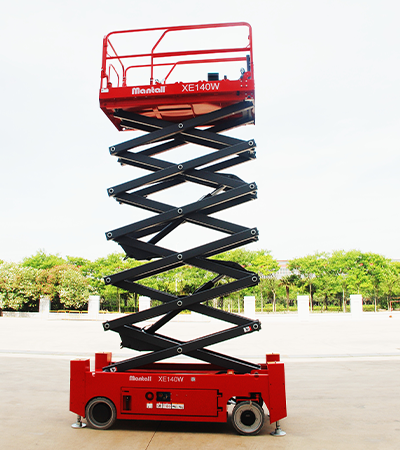

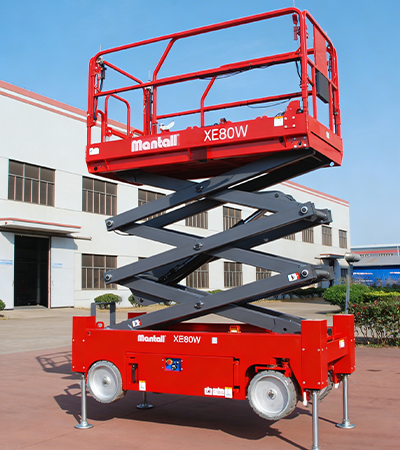

自行式剪叉型高空作业平台 XE-W /OR系列
功能
| 标准特征 | ||
| 手动平台下降阀 | 安全检修支撑杆 | 紧急停止按钮 |
| 平台旋转门 | 充电指示灯 | 自动坑洞保护 |
| 延伸平台栏 | 运输标准叉车孔 | 警示灯 |
| 折叠平台栏 | 随车诊断系统 | 比例控制 |
| 手动刹车释放 | 2*2驱动 | 自动刹车系统 |
| 加宽无痕轮胎 | 防撞条 | 叉车孔及吊装孔 |
| 连接平台的AD电缆 | 紧急下降系统 | 双闪烁信号灯 |
| 蜂鸣器 | 倾斜保护系统 | 免维护蓄电池 |
| 计时表 | 文件盒 | 自动调平液压支腿 |
选配
| 选配特征 | ||
| 空气管道平台 | 超载保护装置 | 锂电池 |
| 电源插座到平台 | GPS物联网 | 头部保护自停系统 |
| 平台工作灯 | 汽车喇叭 | 电泳涂装工艺 |
规范
| 型号 | XE80W/OR | XE100W/OR | XE120W/OR | XE140W/OR |
| 尺寸 | ||||
| A最大平台高度 | 6m | 8m | 10m | 12m |
| 最小平台高度 | 1.15m | 1.24m | 1.37m | 1.5m |
| 最大作业高度 | 8m | 10m | 12m | 14m |
| B最大水平延伸 | 1m | 1m | 1m | 1m |
| C整机长度 | 2.8m | 2.8m | 2.8m | 2.8m |
| D整机宽度 | 1.2m | 1.2m | 1.2m | 1.2m |
| 整机高度（护栏折叠） | 1.64m | 1.76m | 1.88m | 2.05m |
| E整机高度（护栏未折叠） | 2.29m | 2.41m | 2.53m | 2.65m |
| F轴距 | 1.88m | 1.88m | 1.88m | 1.88m |
| 中心离地间隙（坑洞保护板 收起） | 0.14m | 0.14m | 0.14m | 0.14m |
| 中心离地间隙（坑洞保护板 展开） | 0.02m | 0.02m | 0.02m | 0.02m |
| 平台尺寸（长*宽*高） | 2.3m*1.15m*1.1m | 2.3m*1.15m*1.1m | 2.3m*1.15m*1.1m | 2.3m*1.15m*1.1m |
| 平台延伸后长度 | 3.3m | 3.3m | 3.3m | 3.3m |
| 平台延伸后整机长度 | 3.55m | 3.55m | 3.55m | 3.55m |
| 脚踏板高度 | 0.17m | 0.17m | 0.17m | 0.17m |
| 性能 | ||||
| 平台额定承载能力 | 550kg | 450kg | 400kg | 320kg |
| 延伸平台额定承受能力 | 120kg | 120kg | 120kg | 120kg |
| 平台最大承载人数（室内/室外） | 2/2 | 2/2 | 2/1 | 2/0 |
| 行驶速度（收车状态） | 3.4km/h | 3.4km/h | 3.4km/h | 3.4km/h |
| 行驶速度（举升状态） | 0.7km/h | 0.7km/h | 0.7km/h | 0.7km/h |
| 平台全升时间（无载重） | 32s | 45s | 55s | 75s |
| 平台全降时间（无载重） | 30s | 30s | 37s | 50s |
| 爬坡能力（2WD） | 30% | 30% | 25% | 25% |
| 最大允许倾角（前后/左右） | 3°/1.5° | 3°/1.5° | 3°/1.5° | 3°/1.5° |
| 转弯半径（内轮/外轮） | 0m/2.64m | 0m/2.64m | 0m/2.64m | 0m/2.64m |
| 最大允许侧向力（室内/室外） | 400N/400N | 400N/400N | 400N/200N | 400N/0 |
| 最大允许风速 | 12.5m/s | 12.5m/s | 12.5m/s | 0 |
| 轮胎规格/类型 | 406×152mm/实心 | 406×152mm/实心 | 406×152mm/实心 | 406×152mm/实心 |
| 支腿调平能力 | 左右10°前后4.5° | 左右10°前后4° | 左右10°前后4° | 左右10°前后4° |
| 动力 | ||||
| 驱动 | 液驱/电驱2WD×2WS | |||
| 动力单元电机（电压/功率） | 24V/3.3kW | 24V/3.3kW | 24V/3.3kW | 24V/3.3kW |
| 液压油箱容积 | 38L | 38L | 38L | 38L |
| 液压系统压力 | 21Mpa | 21Mpa | 21Mpa | 21Mpa |
| 电池规格（铅酸电池/锂电池） | 235Ah | 235Ah | 235Ah | 235Ah |
| 系统电压 | 24V | 24V | 24V | 24V |
| 控制电压 | 24V | 24V | 24V | 24V |
| 充电器（输入电压/输出电流） | 96-265V/30A | 96-265V/30A | 96-265V/30A | 96-265V/30A |
| 重量 | ||||
| 整机重量 | 2625kg | 2830kg | 3085kg | 3265kg |
| 符合标准 | GB/CE | |||
产品亮点
操作搬运灵活
超稳定设计，大幅度提高安全系数，紧凑的机身，作业区域广
标准叉车孔，设备运输周转效率高
折叠护栏运输方便
降低维护成本
零部件通用化高，备件无压力
双开门设计，维护保养便利
故障自诊断，可现实故障提示信息，方便迅速排查故障
性能更可靠
举升回路多重防护，安全可靠
防撞条防护，防刮碰更到位
自动肯定保护和倾斜保护，保障作业安全

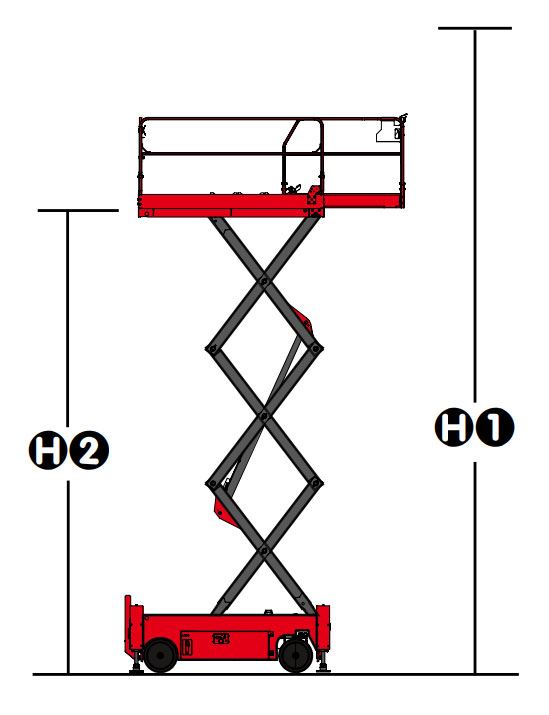

Working Heights

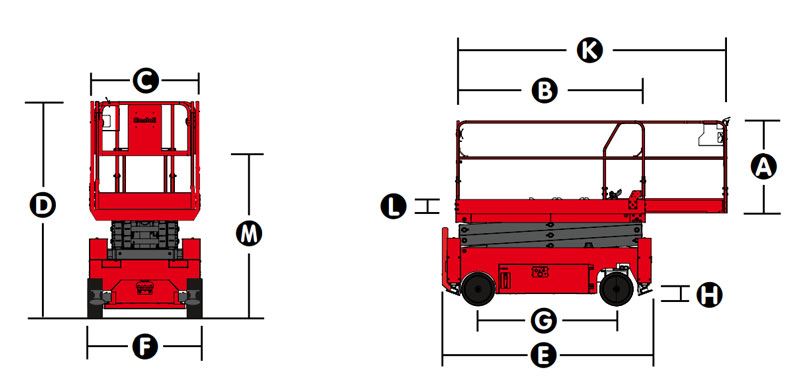

Stowed Dimensions

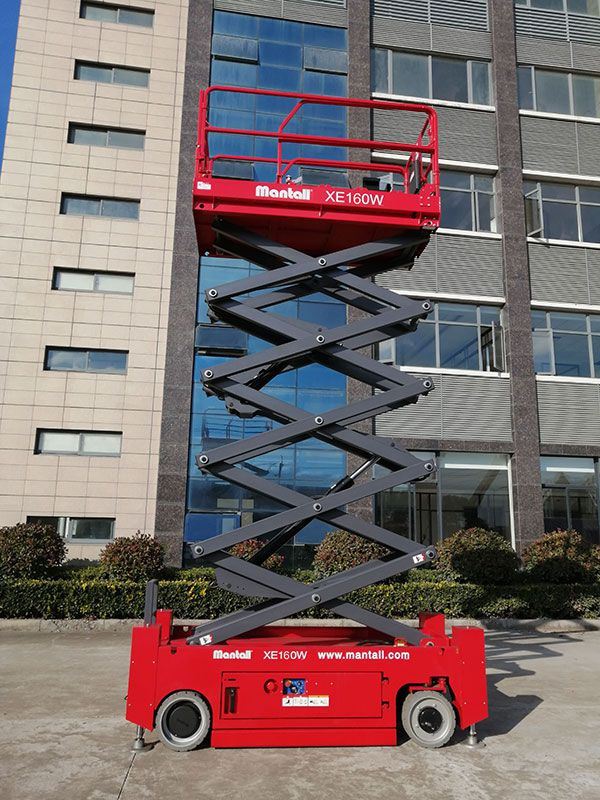

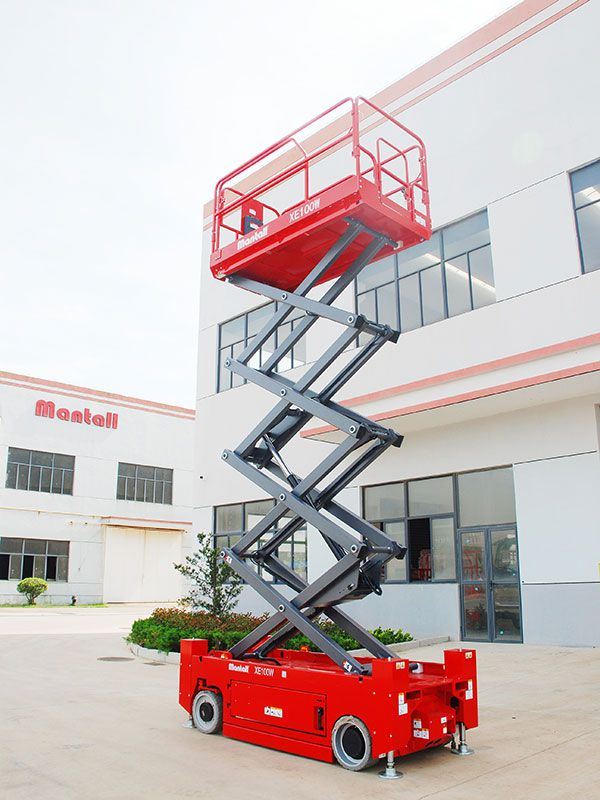

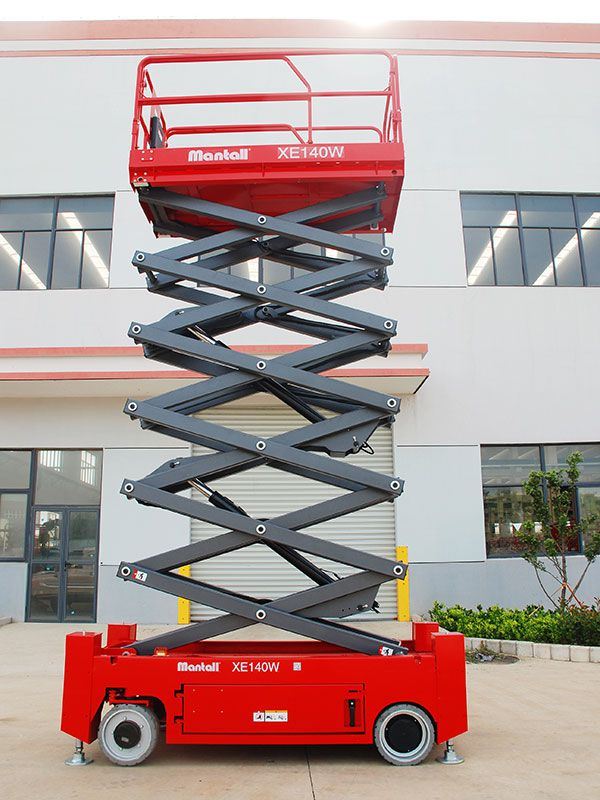

细节
